モデルのUVがどうなっているかを確認するにはUVエディタを使います。今回は作業やエラーチェックに役立つ表示・選択機能を紹介します！
UVの重なりと反転を表示
「UV のシェード」

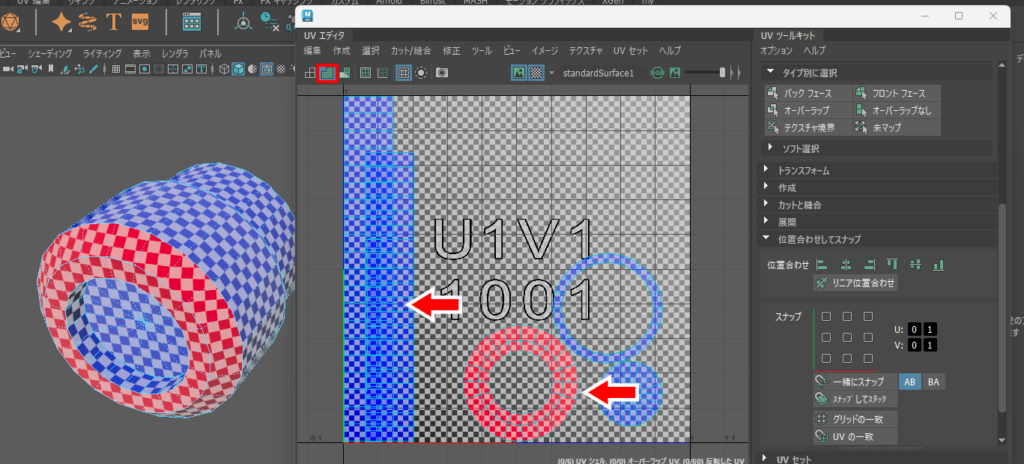

「UVのシェード」のアイコンをクリックするとUVシェルが半透明の状態で表示されます。他の箇所よりも色が濃い場所はUVが重なっていることを表していて、色が赤いUVシェルは反転されていることを表しています。
タイプ別に選択
特定のタイプのUVシェルが選択される機能です。

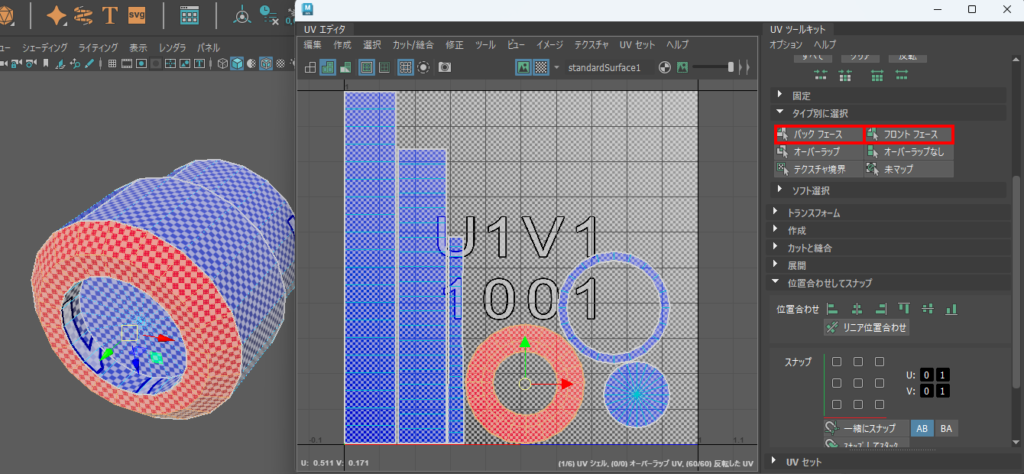

- バックフェース（フロントフェース） … 反転（表）のUVシェルを選択。

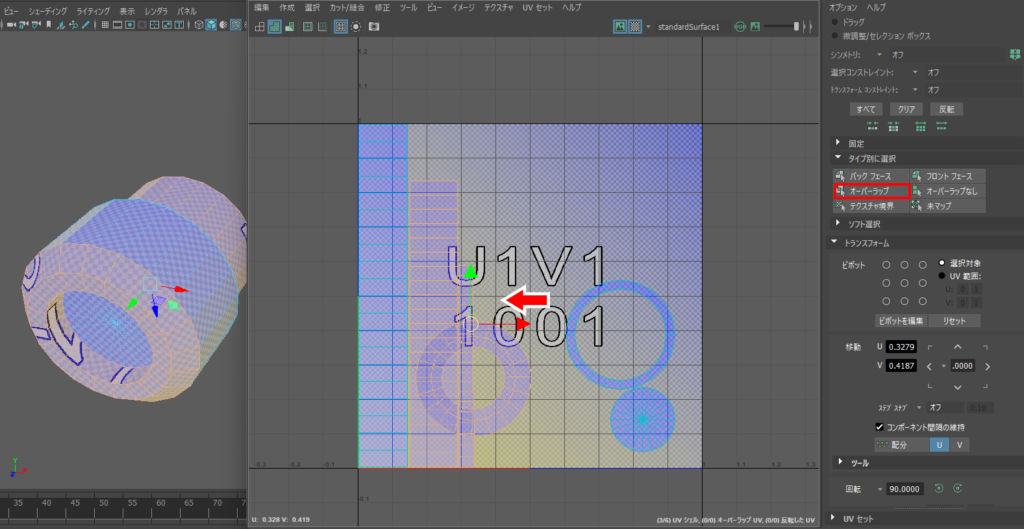

- オーバーラップ … UVシェルが重なっている部分を選択。
伸縮の状態を表示
「UVのゆがみ表示」

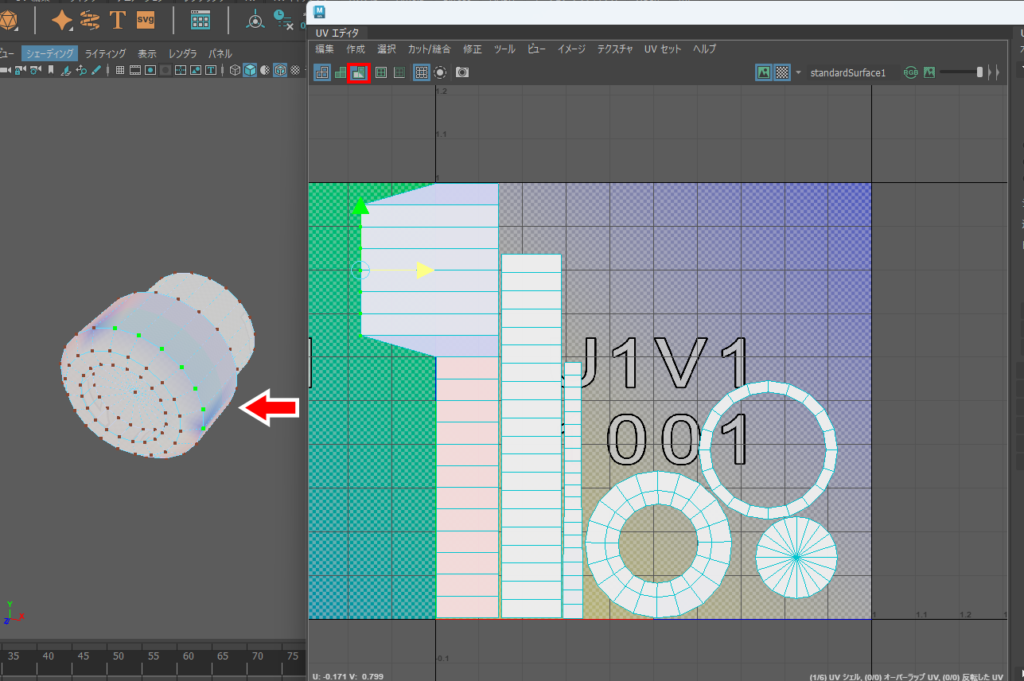

「UVのゆがみ表示」のアイコンをクリックしてオンにするとUVシェルの伸縮の状態を色で確認できます。
UVシェルが伸びている部分は青、縮んでいる部分は赤く表示されます。UVシェルの頂点を引っ張ってみるとこのように表示されます。
「チェッカータイルを表示」

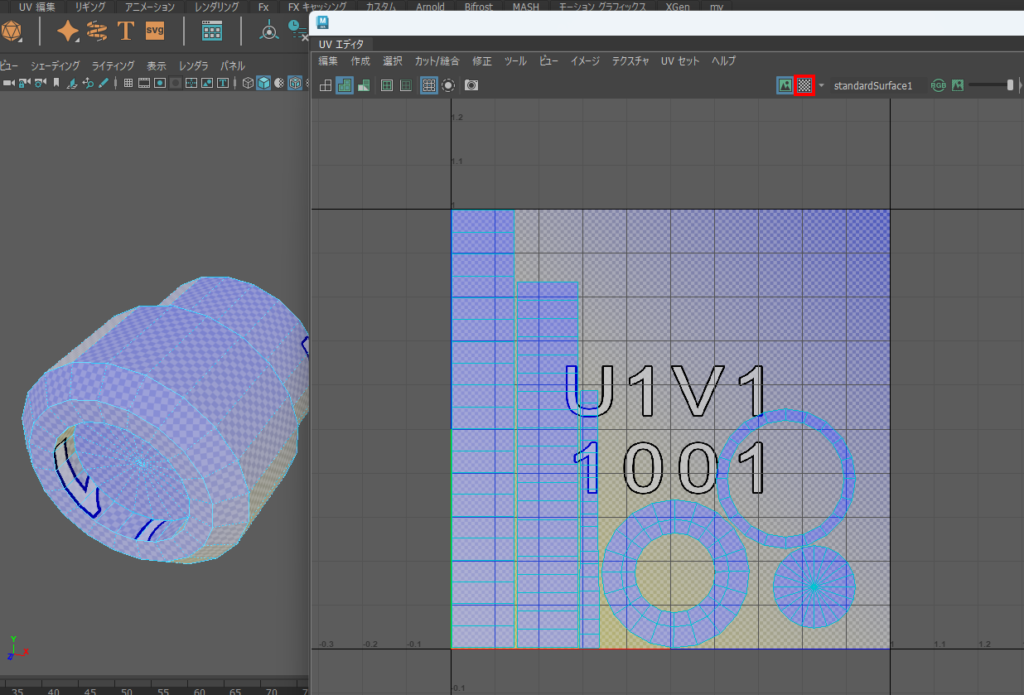

「チェッカータイルを表示」のアイコンをクリックするとUV エディタとオブジェクトにチェッカータイルを表示することができます。チェッカーが正方形になっていれば歪みのないUVシェルです。

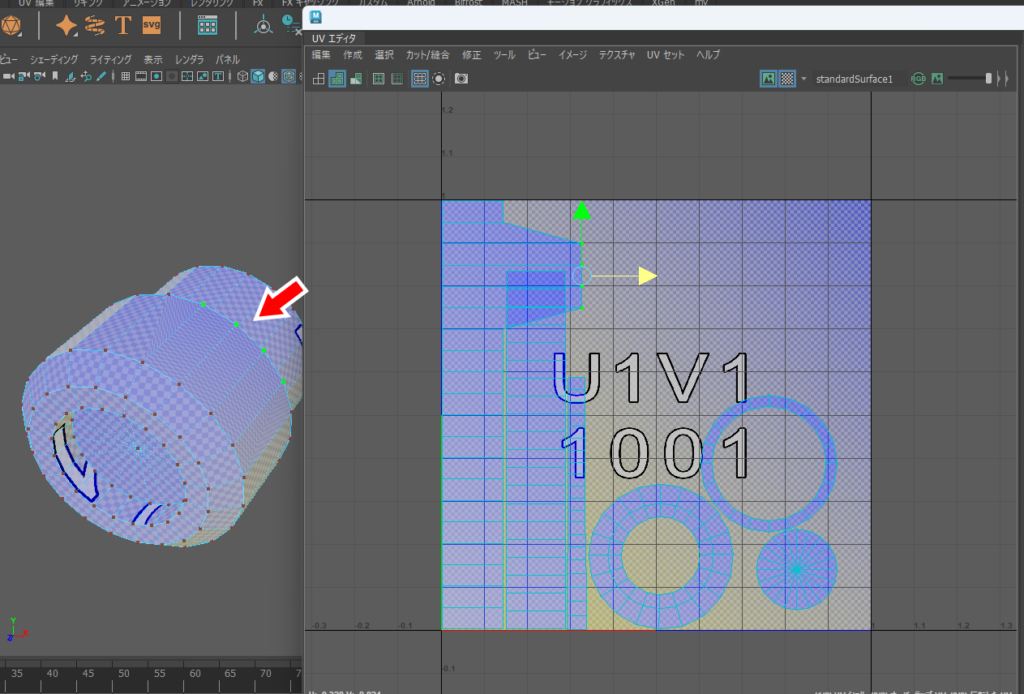

UVシェルが歪んでいるとこのようにチェッカーも歪んで表示されます。
まとめ
これらの方法を組み合わせ、作業やチェックをすると非常に効率的です。是非使ってみてください！
